Svislé plošiny (výtahy)
Svislé plošiny vás vyvezou do vyšších pater nejkratší možnou cestu.
Způsob využití

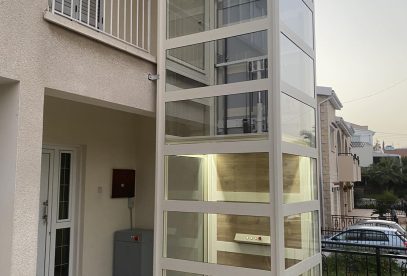

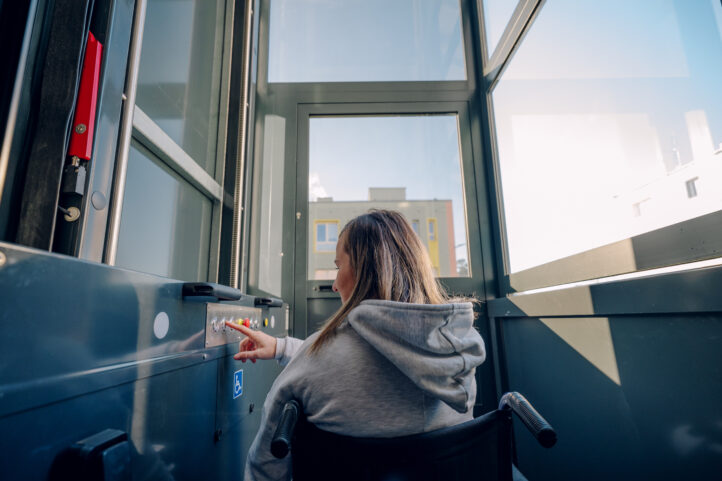

Svislé plošiny se více či méně podobají výtahům a plní i stejnou funkci. Můžeme jimi spojit patra rodinných domů i veřejných budov. Instalují se do interiéru i exteriéru, a to volně do prostoru, na vnitřní zeď, na vnější plášť budovy nebo do prosklené či zděné šachty. Využít lze rovněž prostor ve schodišti nebo šachtu po starším výtahu. Plošinu dokážeme použít i k překonání výškových rozdílů v terénu.
Výška zdvihu umožní propojit až čtyři podlaží. Rozměry plošiny přizpůsobíme vašim potřebám a stavebním podmínkám. Výstavba je možná v novostavbách i ve starších objektech. Zajistíme projekt i všechny stavební a konstrukční práce.
Umístění, barvu plošiny a šachty i způsob nastupování a ovládání si zvolíte podle svých preferencí a stavebních daností objektu. Samozřejmostí je možnost instalace hlasitého telefonu pro potřeby nouzové komunikace.
Přednosti produktů MANUS
Kompletní dodávka
na klíč
na klíč
Individuální
řešení
řešení
Záruční a pozáruční
servis
servis
Ověřené materiály
a technologie
a technologie
Varianty svislých plošin (výtahů)
GHB 20
NPM 400
Funkce a vlastnosti
GHB 20
GHB 20
Plošinu lze instalovat na vnější i vnitřní stěny budov, do prostoru nebo do zděné či montované šachty. Využít lze také šachtu po starším výtahu.
Rozdíly proti NPM 400
Plošina GHB 20 má podstatně větší výšku zdvihu.
Má viditelnou pojezdovou dráha.

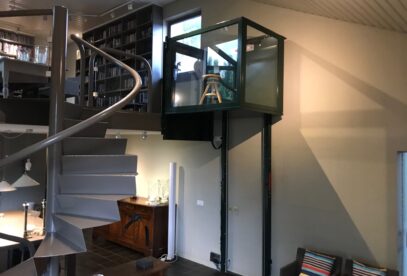

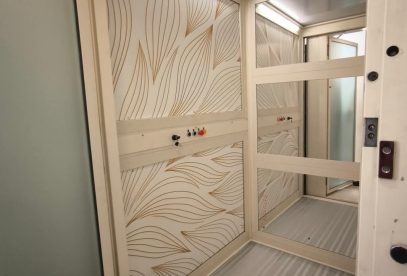

Svislá plošina není jen užitečným, ale i atraktivním prvkem moderního interiéru.

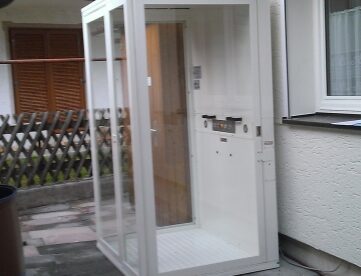

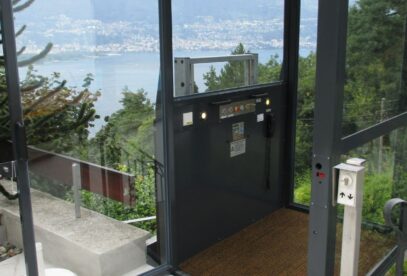

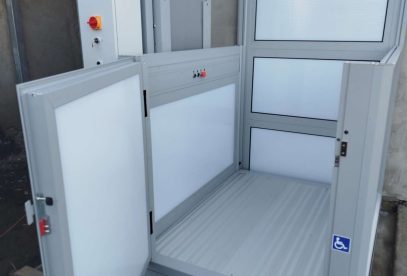

Zatímco otevřené verze plošiny jsou (nikoliv nutně) určeny do interiéru, modely s uzavřenou kabinou plně obstojí i ve vnějším prostředí. Otevřenou plošinu lze rovněž chránit prosklenou šachtou.

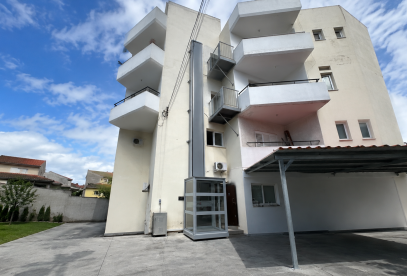

Výška zdvihu až 12 metrů umožní plošině dosáhnout až čtvrtého podlaží.
Na podlahu přepravní desky můžete položit vlastní krytinu: laminát, dřevo, vinyl nebo dlažbu.

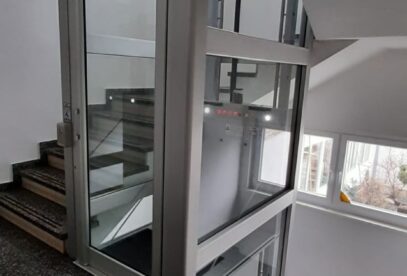

Plošinu lze integrovat do schodiště nebo umístit do (staré) výtahové šachty.

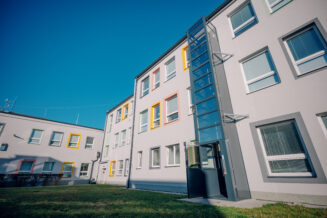

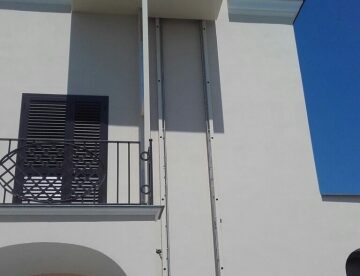

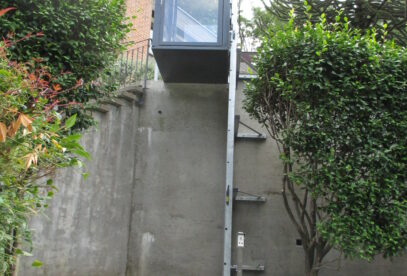

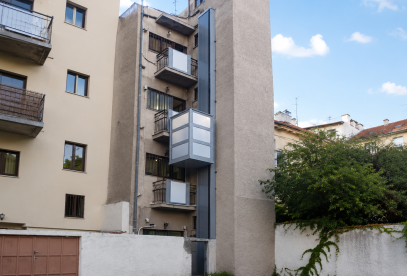

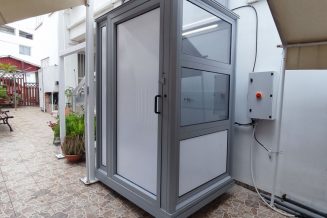

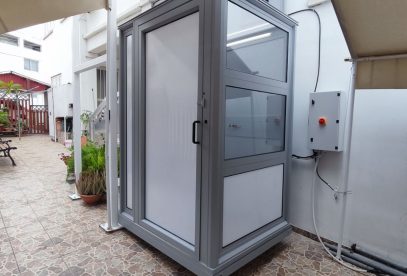

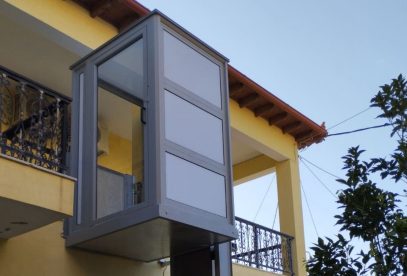

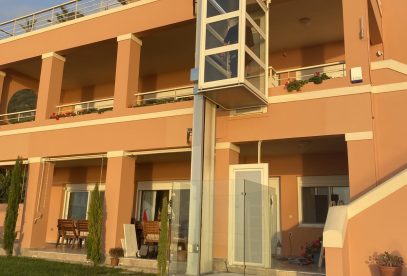

Konstrukci lze spolehlivě ukotvit i do fasády. Plošina pak v budově nezabírá žádný prostor.
Technické parametry
GHB 20
GHB 20
Určení
vnitřní i vnější prostředí
Provedení
instalace do montované nebo zděné šachty instalace bez šachty s brankami (do 3m zdvihu) instalace bez šachty s kabinou (do 12 m zdvihu)
Povrchová úprava plošiny
RAL 9016 nebo 9006 (standard), RAL dle výběru, nerez
Povrchová úprava branek, dveří, šachty
RAL dle výběru, žárový zinek, nerez
Maximální výška zdvihu
12 metrů
Maximální rozměry přepravní desky
1400 × 1100 mm
Maximální nosnost
385 kg
Maximální rychlost zdvihu
15 cm/s
Typ pohonu
elektromotor
Připojení na el. síť
230 V/50 Hz (musí být napojeno na samostatný jistič, 1×16A, typ C a proudový chránič 30mA, charakteristika G)
Příkon
1600 W
Bezpečnostní prvky
plovoucí podlaha pod přepravní deskou u provedení bez šachty, automatické zamknutí dveří a branek pokud není plošina v příslušné stanici
Šachtové dveře
hliníkové prosklené (i zateplené) nebo plechové (plechové i s možností protipožární odolnosti EW60), možnost dodání zámku FAB
Ovládání dveří a branek
mechanické nebo automatické
Jištění dveří
speciální elektromotorická závěrka s možností nouzového otevření
Jištění branek
speciální elektrický zámek s možností nouzového otevření
Maximální počet stanic
6
Dokumenty
Certifikát GHB 20
Potvrzení shody výrobku s nařízením vlády č. 176/2008 Sb.
Máte zájem o toto řešení? Poskytneme vám
další informace a zpracujeme cenovou nabídku.
další informace a zpracujeme cenovou nabídku.
(pracovní dny 7-14)
Funkce a vlastnosti
NPM 400
NPM 400

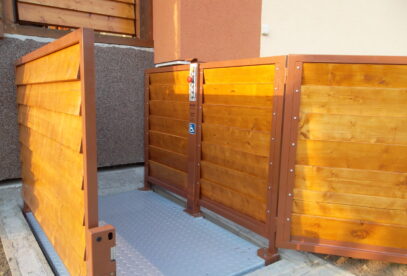

Plošina je určena k překonání menších výškových rozdílů uvnitř i vně budovy. Protože přepravní desku zvedá, spouští a stabilizuje hydraulický mechanismus umístěný pod ní, není třeba žádné vnější konstrukce. Jde tak o řešení prostorově úsporné a vizuálně velmi decentní.
Standardně cestující chrání zábradlí na plošině i na podestě. Plošinu můžeme uzavřít také do vzdušné prosklené šachty.
Velikost přepravní desky i zdvih přizpůsobíme stavebním podmínkám.
Rozdíly proti GHB 20
Plošina NPM má odlišný princip zdvihu.
Hydraulický agregát NPM 400 je umístěn mimo plošinu.
Nevyžaduje vnější konstrukci.
Nenápadné provedení: pojezdová dráha není vidět.
Prostorově úsporné řešení pro menší výškové rozdíly.

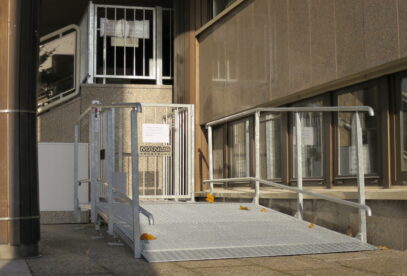

Pokud nelze plošinu zapustit na úroveň podlahy, dodáme k ní nájezdovou rampu.
Podlahu plošiny připravíme na pokládku podlahové krytiny stejné jako v jejím okolí. Plošina se stane integrální součástí interiéru.
Možností, jak plošinu přizpůsobit stylu prostoru, je víc.

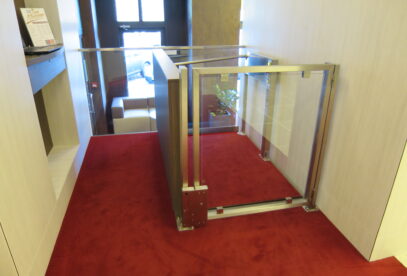

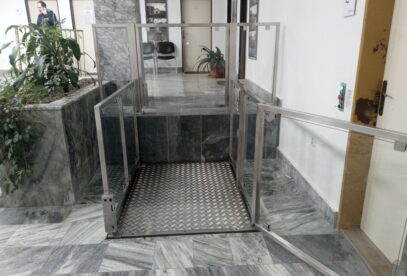

Je libo nerez a sklo?

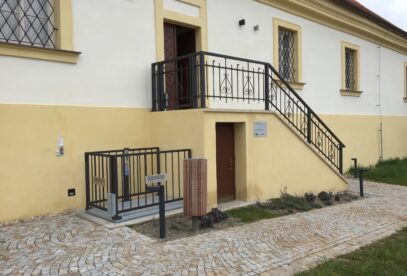

Vkusné začlenění plošiny je možné i u historických budov. Na obrázku zábradlí plošiny s povrchovou úpravou kovářská čerň.
Technické parametry
NPM 400
NPM 400
Určení
vnitřní i venkovní
Provedení
instalace do montované nebo zděné šachty instalace bez šachty s brankami
Povrchová úprava plošiny
RAL 9040 (standard), RAL dle výběru
Povrchová úprava branek, dveří, šachty
RAL 9040 (standard pro vnitřní provedení), RAL dle výběru, žárový zinek (standard pro venkovní provedení), nerez
Maximální výška zdvihu
1600 mm (při zapuštění 300 mm)
Rozměry přepravní desky
1450 × 950 mm, 1450 × 1150 mm
Maximální nosnost
400 kg
Rychlost zdvihu
6–10 cm/s
Typ pohonu
elektrohydraulický
Nouzový pohon
pomocí odpouštěcího ventilu
Provozní teplota
–10 °C až +50 °C
Maximální vlhkost prostředí
90 %
Připojení na el. síť (3 fáze)
400 V/50 Hz 230 V/50 Hz (musí být napojeno na samostatný jistič, 3×10A, typ C a proudový chránič 30 mA)
Připojení na el. síť (1 fáze)
230 V/50 Hz (musí být napojeno na samostatný jistič, 1×10A, typ C a proudový chránič 30mA, charakteristika G)
Příkon
800 W
Bezpečnostní prvky
dotykové lišty zespodu kolem horní desky, krycí skládací měch (harmonika), automatické zamknutí dveří a branek pokud není plošina v příslušné stanici
Šachetní dveře
hliníkové prosklené (i zateplené) nebo plechové; plechové i s možností protipožární odolnosti EW60; možnost dodání zámku FAB
Ovládání dveří a branek
mechanické nebo automatické
Jištění dveří
speciální elektromotorická závěrka s možností nouzového otevření
Jištění branek
speciální el. zámek s možností nouzového otevření
Maximální počet stanic
2
Dokumenty
Certifikát NPM 400
Schematické zobrazení NPM 400
Máte zájem o toto řešení? Poskytneme vám
další informace a zpracujeme cenovou nabídku.
další informace a zpracujeme cenovou nabídku.
(pracovní dny 7-14)
Vybrané reference

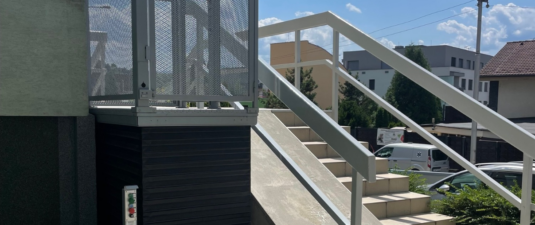

Pohodlná vertikální plošina místo strmé betonové rampy
Pohodlná vertikální plošina místo strmé betonové rampy
Plošiny (výtahy)
Svislá plošina (výtah) NPM 400
Rekonstrukce svislé plošiny v základní škole
Rekonstrukce svislé plošiny v základní škole
Plošiny (výtahy)
Svislá plošina (výtah) GHB 20
Elegantní hydraulická plošina v muzeu
Elegantní hydraulická plošina v muzeu
Plošiny (výtahy)
Svislá plošina (výtah) NPM 400
Všechna zařízení jsou vybavena certifikátem TÜV CZ s. r. o. a splňují všechny platné normy a předpisy včetně požadavků vyhlášky č. 398/2009 Sb.
